產品品牌名稱
|
SIRIUS
|
|
產品名稱
|

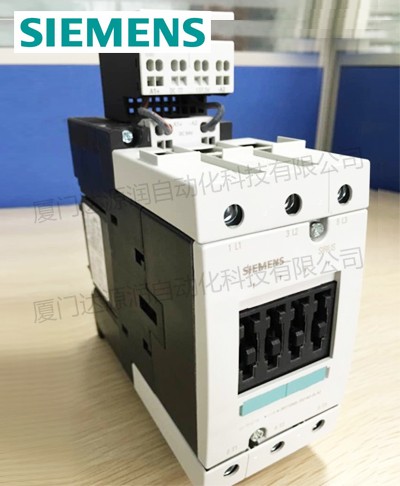

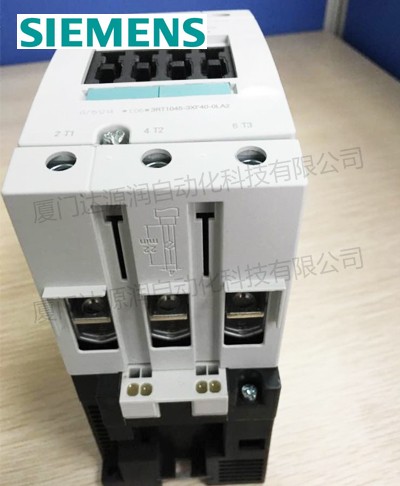

功率接觸器
|
|
綜合技術數據
|
|
接觸器的結構尺寸
|
S3
|
|
絕緣電壓
|
|
|
● 測定值
|
1 000 V
|
|
污染程度
|
3
|
|
抗沖擊電壓能力 測定值
|
6 kV
|
|
針對安全隔離的最大允許電壓
|
|
|
● 在線圈和主觸點之間 符合 EN 60947-1
|
690 V
|
|
防護等級 IP
|
|
|
● 正面的
|
IP00
|
|
● 連接端子
|
IP00
|
|
耐沖擊性 方波沖擊時
|
|
|
● DC 時
|
6,8g / 5 ms, 4g / 10 ms
|
|
耐沖擊性 正弦沖擊時
|
|
|
● DC 時
|
10,6g / 5 ms, 6,2g / 10 ms
|
|
機械式使用壽命（轉換周期）
|
|
|
● 接觸器的 典型
|
10 000 000
|
|
● 帶有電子調適輔助開關塊的接觸器的 典型
|
5 000 000
|
|
● 帶有輔助開關塊的接觸器的 典型
|
10 000 000
|
|
環境條件
|
|
環境溫度
|
|
|
● 運行期間
|
-40 ... +70 °C
|
|
● 存放期間
|
-55 ... +80 °C
|
|
主電路
|
|
極數 用于主電路
|
3
|
|
常開觸點數量 用于主觸點
|
3
|
|
常閉觸點數量 用于主觸點
|
0
|
|
工作電流
|
|
|
● AC-1 時 400 V 時
|
|
|
— 環境溫度 40 °C 時 測定值
|
120 A
|
|
● AC-1 時
|
|
|
— 最高 690 V 環境溫度 40 °C 時 測定值
|
120 A
|
|
— 最高 690 V 環境溫度 60 °C 時 測定值
|
100 A
|
|
— 1000 V 以下 環境溫度 40 °C 時 測定值
|
60 A
|
|
— 1000 V 以下 環境溫度 60 °C 時 測定值
|
50 A
|
|
● AC-3 時
|
|
|
— 400 V 時 測定值
|
80 A
|
|
— 690 V 時 測定值
|
58 A
|
|
— 1000 V 時 測定值
|
30 A
|
|
可連接的導線截面 在主電路中 AC-1 時
|
|
|
● 60 °C 時 許可最小值
|
35 mm2
|
|
● 40 °C 時 許可最小值
|
50 mm2
|
|
工作電流 約 200000 次操作循環 AC-4
|
|
|
● 400 V 時 測定值
|
34 A
|
|
● 690 V 時 測定值
|
22 A
|
|
工作電流
|
|
|
● 在 1 個導電回路中 DC-1時
|
|
|
