品牌：HEIDENHAIN

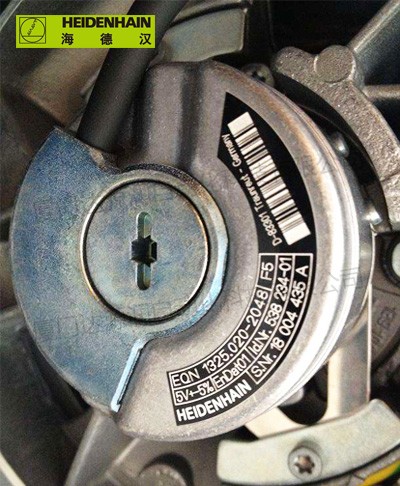

型號訂貨號：EQN 1325.020-2048 ID:538234-01
Funktionale Sicherheit
für Anwendungen bis
Als Eingebersystem für überwachungsfunktionen
? SIL 1 nach EN 61508 (weitere Prüfgrundlage: EN 61800-5-2)
? Kategorie 2, PL c nach EN ISO 13849-1:2008
Als Eingebersystem für Regelkreisfunktionen
? SIL 2 nach EN 61508 (weitere Prüfgrundlage: EN 61800-5-2)
? Kategorie 3, PL d nach EN ISO 13849-1:2008
Sicher im Singleturn-Bereich
PFH ≤ 10 x 10 -9 (Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Stunde)
Sichere Position 1) Ger?t: ± 1,76° (sicherheitsrelevanter Messschritt: SM = 0,7°)
mechanische Ankopplung: ± 2° (Fehlerausschluss für L?sen von Wellen- und Statorankopplung,
ausgelegt für Beschleunigungen ≤ 300 m/s 2 )
Schnittstelle EnDat 2.2
Bestellbezeichnung EnDat22
Positionswerte/U 33 554 432 (25 bit)
Umdrehungen - 4096 (12 bit)
Rechenzeit tcal
Taktfrequenz
≤ 7 μs
≤ 8 MHz
Systemgenauigkeit ± 20"
Elektrischer Anschluss Platinenstecker Drehgeber: 12-polig; Temperatursensor: 2) 4-polig
Kabell?nge ≤ 100 m (siehe EnDat-Beschreibung im Katalog Schnittstellen von HEIDENHAIN-Messger?ten)
Spannungsversorgung DC 3,6 V bis 14 V
Leistungsaufnahme 3) (maximal) bei 3,6 V: ≤ 600 mW
bei 14 V: ≤ 700 mW
bei 3,6 V: ≤ 700 mW
bei 14 V: ≤ 800 mW
Stromaufnahme (typisch) bei 5 V: 85 mA (ohne Last) bei 5 V: 105 mA (ohne Last)
Welle einseitig offene Hohlwelle für Axialklemmung ? 12,7 mm (67M)
Drehzahl ≤ 12000 min -1
Anlaufdrehmoment bei 20 °C ≤ 0,01 Nm
Tr?gheitsmoment Rotor 3,6 × 10 -6 kgm 2
Winkelbeschleunigung Rotor ≤ 5 x 10 4 rad/s 2
Eigenfrequenz Statorkupplung ≥ 1700 Hz
Axialbewegung Antriebswelle ≤ ± 0,5 mm
Vibration 55 bis 2000 Hz 4)
Schock 6 ms
≤ 300 m/s 2 (EN 60 068-2-6); 10 bis 55 Hz wegkonstant 4,9 mm peak to peak
≤ 2000 m/s 2 (EN 60 068-2-27)
Arbeitstemperatur –30 °C bis 115 °C
Ansprechschwelle Fehlermeldung
Temperaturüberschreitung
125 °C (Messgenauigkeit des internen Temperatursensors: ± 7 K)
Relative Luftfeuchte ≤ 93 % (40 °C/21 d gem?? EN 60 068-2-78); Kondensation ausgeschlossen
Schutzart EN 60 529 IP 40 (siehe Isolation unter Allgemeine mechanische Hinweise im Katalog Messger?te für elektrische
Antriebe; Verschmutzung durch eindringende Flüssigkeit muss vermieden werden)
Masse ≈ 0,25 kg
